VSCode 嵌入式项目设置

现今，每家嵌入式芯片厂商基本上都推出了自家的 Eclipse-based IDE 以方便开发者进行快速开发，如 ST 的 STM32CubeIDE、NXP 的 MCUXpresso IDE。

然而，Eclipse 的编辑功能个人认为并不好用，并且这些 Eclipse-based IDE 运行得并不流畅。因此，我决定自己搭建一个开发环境来替代这些 Eclipse-based IDE。本文以 ST 方案为例，因为我的机器上正好有 STM32CubeMX。

先决条件

假定已安装了如下软件：

注：

请确保将 GNU Arm Embedded Toolchain 添加到环境变量 PATH 中。

在 Windows 下，不建议将 J-Link 添加到环境变量 PATH 中，因为它可能会被 JDK 的 jlink 命令覆盖。

创建项目

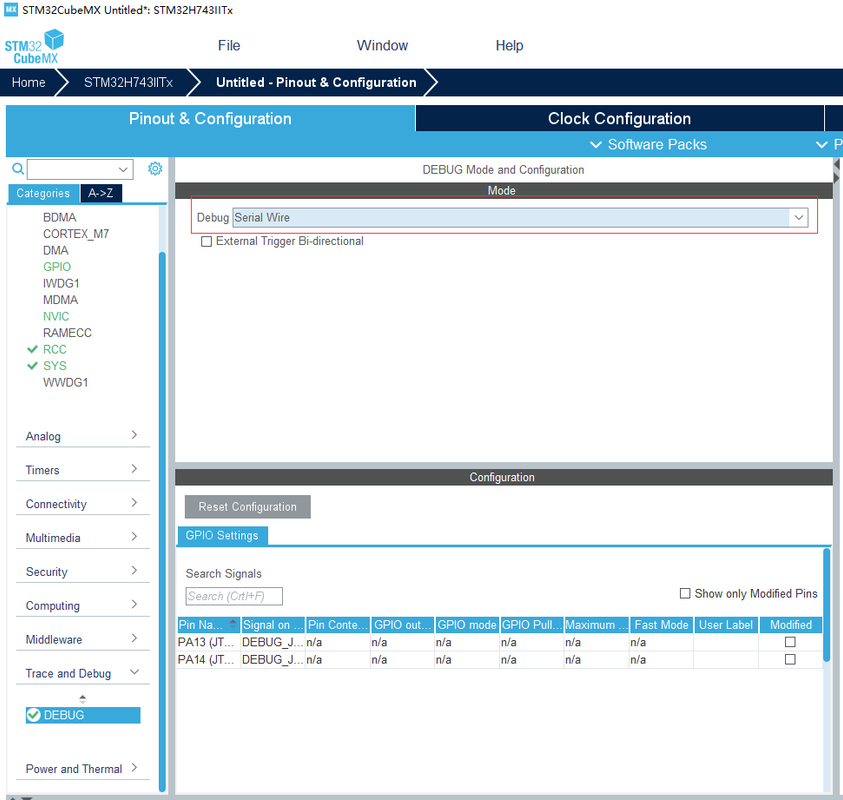

使用 STM32CubeMX 创建一个新项目，配置好你板子上的外设及时钟，确保启用了调试功能（根据实际选择调试方式）：

在 Project Manager 页下命名项目，并将 Toolchain/IDE 改为 Makefile：

点击 GENERATE CODE 以生成项目。项目的目录结构应该如下：

$ tree -aCL 2 .
.
├── .mxproject
├── Core
│   ├── Inc
│   └── Src
├── Drivers
│   ├── CMSIS
│   └── STM32H7xx_HAL_Driver
├── Makefile
├── STM32H743IITx_FLASH.ld
├── led-demo.ioc
└── startup_stm32h743xx.s

安装 VSCode 插件

使用 VSCode 打开生成的项目目录（示例中为 C:\workspace\led-demo）。点击左侧栏中的扩展，搜索并安装以下插件：

C/C++ —— 用于 C/C++ 的智能提示、调试和代码查阅。

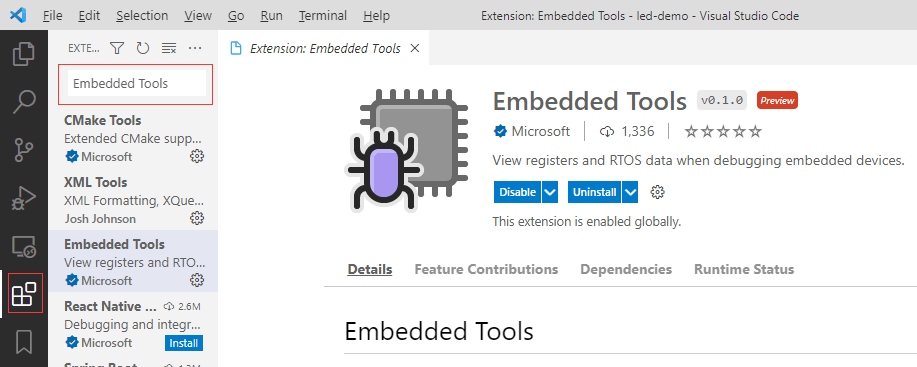

Embedded Tools —— 用于调试嵌入式设备时查看其寄存器及 RTOS 数据。

配置项目

在项目的根目录下创建 .vscode 目录，该目录用于存放工作区设置。此时，项目的目录结构应该如下：

$ tree -aCL 1 .
.
├── .mxproject
├── .vscode
├── Core
├── Drivers
├── Makefile
├── STM32H743IITx_FLASH.ld
├── led-demo.ioc
└── startup_stm32h743xx.s

添加 CMSIS-SVD 文件

CMSIS-SVD 文件用于描述 Arm Cortex-M 芯片的详细系统信息，主要是外设的内存映射寄存器。目前没有一个用于统一存储所有 Arm Cortex-M 芯片的 CMSIS-SVD 文件的仓库。但是有一个可用的 Github 仓库，其存储了大量的 CMSIS-SVD 文件：https://github.com/posborne/cmsis-svd，你可以按需下载。

将需要的 CMSIS-SVD 文件保存到项目的根目录下，如本示例（STM32H743x.svd）：

$ tree -aCL 1 .
.
├── .mxproject
├── .vscode
├── Core
├── Drivers
├── Makefile
├── STM32H743IITx_FLASH.ld
├── STM32H743x.svd
├── led-demo.ioc
└── startup_stm32h743xx.s

添加 J-Link 命令文件

J-Link Commander 可以使用 J-Link 命令文件以在批处理模式下执行烧写固件任务。在项目的根目录下创建文件 flash.jlink，并根据实际情况填写如下内容：

r
h
loadfile build/led-demo.hex
q

添加 gdbinit 文件

在项目的根目录下创建文件 reset.gdb，并填写如下内容：

reset

reset 命令用于重置并停止目标 CPU。确保在使用此命令之前选择设备以使用正确的复位策略。

添加调试设置文件

在 .vscode 目录下创建 launch.json 文件，并根据实际情况填写如下内容，该文件用于自定义工作区的运行和调试：

{
    "configurations": [
        {
            "name": "Build, Flash and Debug",
            "type": "cppdbg",
            "request": "launch",
            "cwd": "${workspaceFolder}",
            "program": "${workspaceFolder}/build/led-demo.elf",
            "stopAtEntry": true,
            "MIMode": "gdb",
            "miDebuggerPath": "C:/gcc-arm-none-eabi/bin/arm-none-eabi-gdb.exe",
            "miDebuggerServerAddress": "localhost:2331",
            "debugServerPath": "C:/Program Files/SEGGER/JLink/JLinkGDBServerCL.exe",
            "debugServerArgs": "-if swd -speed 4000 -endian little -device STM32H743II -x ${workspaceFolder}/reset.gdb",
            "svdPath": "${workspaceFolder}/STM32H743x.svd",
            "preLaunchTask": "Build and Flash"
        }
    ]
}

添加任务设置文件

在 .vscode 目录下创建 tasks.json 文件，并根据实际情况填写如下内容，该文件用于定义工作区的任务：

{
    "version": "2.0.0",
    "tasks": [
        {
            "label": "Build",
            "type": "shell",
            "command": "C:/msys64/usr/bin/make.exe",
            "group": {
                "kind": "build",
                "isDefault": true
            }
        },
        {
            "label": "Build and Flash",
            "type": "shell",
            "command": "C:/Program Files/SEGGER/JLink/JLink.exe",
            "args": [
                "-Device",
                "STM32H743II",
                "-If",
                "SWD",
                "-Speed",
                "4000",
                "-AutoConnect",
                "1",
                "-CommandFile",
                "flash.jlink"
            ],
            "dependsOn": "Build"
        }
    ]
}

添加 C/C++ 设置文件

在 .vscode 目录下创建 c_cpp_properties.json 文件，并根据实际情况填写如下内容，该文件用于配置工作区的 C/C++ 插件设置：

{
    "configurations": [
        {
            "name": "Win32",
            "includePath": [
                // 可以使用如下匹配进行目录递归，这将包含工作区的所有目录：
                //"${workspaceFolder}/**"

                // 单独列出路径可能性能更佳（猜测！）
                "${workspaceFolder}/Core/Inc",
                "${workspaceFolder}/Drivers/STM32H7xx_HAL_Driver/Inc",
                "${workspaceFolder}/Drivers/STM32H7xx_HAL_Driver/Inc/Legacy",
                "${workspaceFolder}/Drivers/CMSIS/Include",
                "${workspaceFolder}/Drivers/CMSIS/Device/ST/STM32H7xx/Include"
            ],
            "defines": [
                "USE_HAL_DRIVER",
                "STM32H743xx"
            ],
            "compilerPath": "C:/gcc-arm-none-eabi/bin/arm-none-eabi-gcc.exe",
            "cStandard": "c11",
            "cppStandard": "c++11",
            "intelliSenseMode": "gcc-arm"
        }
    ],
    "version": 4
}

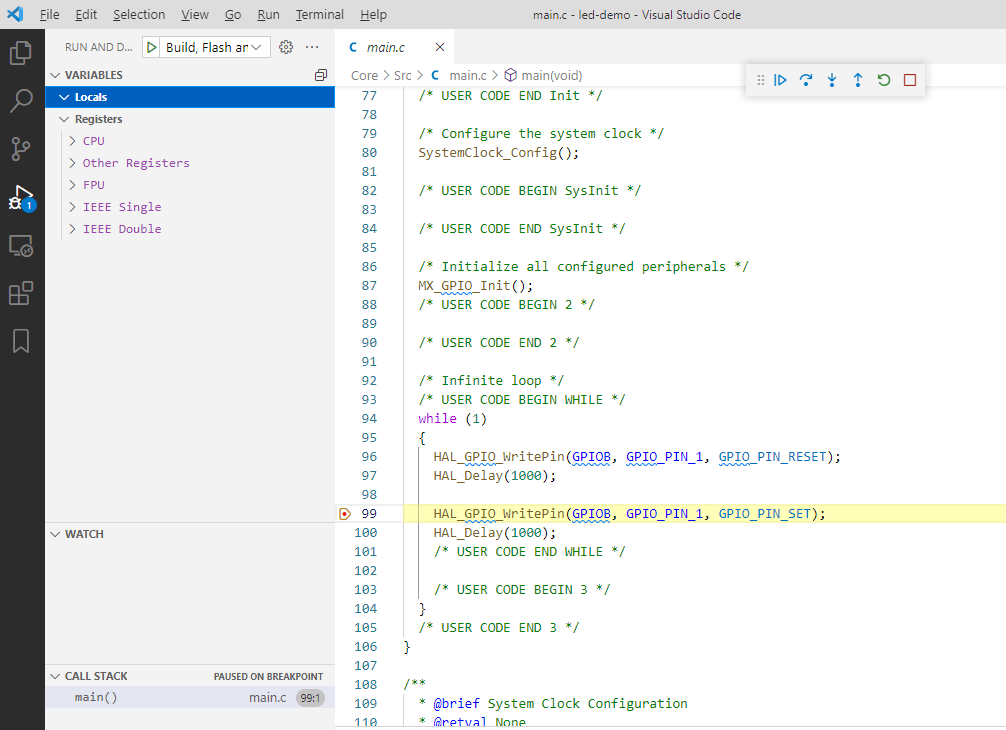

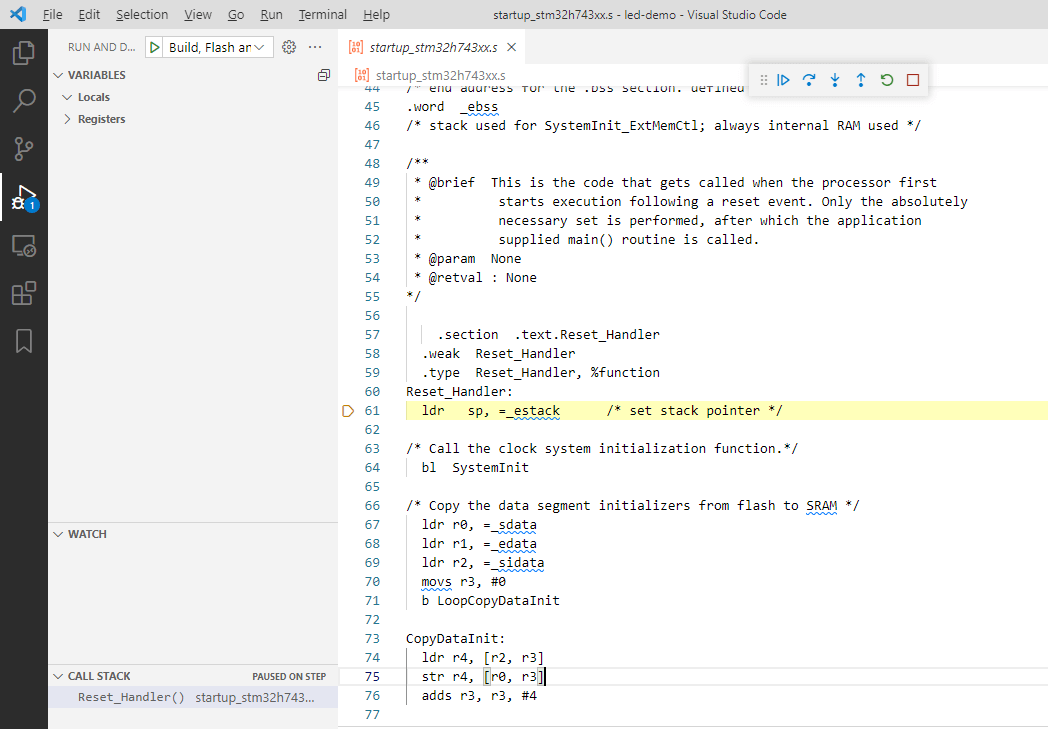

调试项目

现在，项目的目录结构应该如下：

$ tree -aCL 2 .
.
├── .mxproject
├── .vscode
│   ├── c_cpp_properties.json
│   ├── launch.json
│   └── tasks.json
├── Core
│   ├── Inc
│   └── Src
├── Drivers
│   ├── CMSIS
│   └── STM32H7xx_HAL_Driver
├── Makefile
├── STM32H743IITx_FLASH.ld
├── STM32H743x.svd
├── flash.jlink
├── led-demo.ioc
├── reset.gdb
└── startup_stm32h743xx.s
